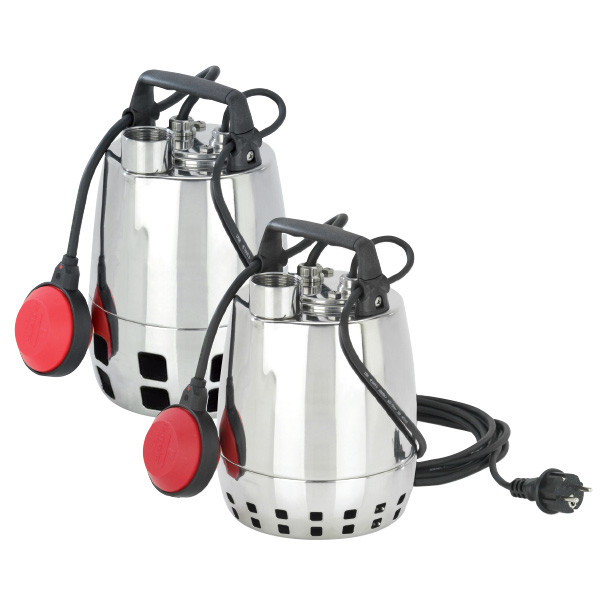

GXRM-GXVM

GXRM-GXVM son electrobombas sumergibles para aguas limpias. Bombas sumergibles monorodete de acero inoxidable al níquel-cromo, con boca de impulsión vertical.

EJECUCION
Bomba sumergible monorodete de acero inoxidable al níquelcromo, con boca de impulsión vertical.

• GXR: con rodete abierto.
• GXV: con rodete tipo vortex.
• Motor refrigerado por el agua bombeada con deslizamiento.
• entre la camisa del motor y la camisa externa.
• Doble sello en el eje con cámara de aceite intermedia.
• Con interruptor de nivel (nivostato) para el arranque y paro
  automático.

APLICACIONES

GXR:

•  Para aguas limpias con cuerpos sólidos hasta un diámetro de 10 mm.
•  Para el vaciado de locales inundados o tanques.
•  Para sacar el agua de pantanos, fosas, pozos para la recogida de aguas pluviales.
•  Para irrigación.

GXV:
- Para aguas limpias o ligeramente sucia con cuerpos sólidos hasta un diámetro de 25 mm.
- Particularmente adecuada para líquidos con un elevado contenido de cuerpos sólidos.

Para uso en el exterior, el cable de alimentación tiene que ser de almenos 10 m, de acuerdo a EN 60335-2-41.

LIMITES DE EMPLEO

• Temperatura del líquido hasta 50° C.
• Profundidad de inmersión máxima: 5 m.
• Nivel mínimo de vaciado con interruptor de nivel 70 mm para GXR y 130 mm para GXV.
• Nivel mínimo de vaciado manual 15 mm para GXR y 30 mm para GXV.
• Servicio continuo.

MOTOR

• Motor a inducción 2 polos, 60 Hz (n = 2900 1/min).

GXR, GXV:

• Trifásico 230 V ± 10%;
• Trifásico 400 V ± 10%.

GXRM, GXVM:

• Monofásico 230 V ± 10%.
• Con interruptor de nivel y protector térmico.
• Con condensador incorporado.
• Aislamiento clase F.
• Protección IP X8 (para inmersión continua).
• Altura sobre el nivel del mar para la cual esta diseñada la maquina 1.000 mts.
• Bobinado en seco con doble impregnación resistente a la humedad.
• Ejecución según EN 60335-2-41.

MATERIALES

• Cuerpo bomba: Acero al Cr-Ni 1.4301 EN 10088 (AISI 304)
• Filtro de asp.: Acero al Cr-Ni 1.4301 EN 10088 (AISI 304)
• Rodete: Acero al Cr-Ni 1.4301 EN 10088 (AISI 304)
• Camisa motor: Acero al Cr-Ni 1.4301 EN 10088 (AISI 304)
• Camisa bomba: Acero al Cr-Ni 1.4301 EN 10088 (AISI 304)
• Asa transporte: Polipropileno
• Eje: Acero al Cr-Ni 1.4305 EN 10088 (AISI 303)
• Sello mecánico: Cerámica alúmina/Carbón/NBR
• Aceite lubrif. sello: Aceite blanco para uso alimentario farmacéutico

Otras ejecuciones bajo demanda

• Otras tensiones.
•  Frecuencia 50 Hz.
•  Otro sello mecánico.
•  Longitud cable 10 m.
•  Con interruptor de nivel fixo (magnético).
•  Motor preparado al funcionamiento con convertidor de frecuencia.
